Влияние меди на кристаллизацию быстрорежущих сталей

Быстрорежущие стали представляют собой сложнолегированные инструментальные материалы, которые сохраняют высокую твёрдость и износостойкость при нагреве до 600–650 °C. Это свойство, называемое красностойкостью, достигается за счёт образования дисперсных карбидных фаз тугоплавких металлов — вольфрама, молибдена, ванадия и хрома. Однако классические составы быстрорежущих сталей, такие как Р18 или Р6М5, не предусматривают присутствие меди в качестве легирующего компонента. В стандартных спецификациях медь рассматривается как примесь, содержание которой ограничивается 0,20–0,30 %. В то же время в патентной литературе и в исследованиях последних лет появляются составы с содержанием меди до 1,8–2,1 %, что указывает на пересмотр роли этого элемента в структурообразовании быстрорежущих сплавов.

Медь (Cu) — металл с гранецентрированной кубической решёткой, не имеющий аллотропических превращений. В железе медь обладает ограниченной растворимостью: при комнатной температуре она составляет менее 0,2 %, а при повышении температуры может достигать 8–9 % в аустените. Эта особенность делает медь перспективным элементом для дисперсионного упрочнения, однако в литом состоянии её влияние на процессы кристаллизации быстрорежущих сталей изучено недостаточно полно. Между тем именно литая структура определяет технологические свойства отливок и заготовок, получаемых методом фасонного литья или центробежного литья валков для прокатных станов.

В данном материале мы рассмотрим, как добавки меди влияют на кристаллизацию быстрорежущих сталей, какие фазовые превращения происходят в литом состоянии и как эти изменения отражаются на структуре и свойствах готового инструмента. Информация будет полезна как для технологов литейных цехов, так и для покупателей металлопроката, которые хотят понимать, почему одни марки стали ведут себя в работе иначе, чем другие.

Прежде чем говорить о влиянии меди, необходимо понять, как вообще происходит кристаллизация быстрорежущих сталей. Этот процесс принципиально отличается от кристаллизации обычных углеродистых сталей из-за высокого содержания легирующих элементов, которые существенно изменяют диаграмму состояния системы Fe–C.

В равновесных условиях кристаллизация быстрорежущей стали Р6М5 начинается при температурах 1430–1435 °C с выделения δ-феррита, в котором растворено определённое количество вольфрама, молибдена, хрома и ванадия. По мере снижения температуры происходит перитектическое превращение L + δ → γ, после чего оставшаяся жидкость кристаллизуется с образованием аустенитно-карбидной эвтектики. При дальнейшем охлаждении из твёрдого раствора выделяются вторичные карбиды, а при температурах ниже 200 °C начинается мартенситное превращение.

Таким образом, последовательность фазовых превращений при охлаждении быстрорежущей стали включает следующие стадии:

• Первичная кристаллизация (L → δ) — из жидкого расплава выделяются кристаллы δ-феррита, обогащённые вольфрамом и молибденом. Эта стадия определяет размер первичного зерна и распределение тугоплавких элементов.
• Перитектическое превращение (L + δ → γ) — при температуре около 1360 °C δ-феррит реагирует с остаточной жидкостью с образованием аустенита (γ-фазы). Скорость этого превращения зависит от скорости охлаждения и содержания легирующих элементов.
• Эвтектическая кристаллизация (L → γ + K) — из оставшейся жидкости выделяется эвтектическая смесь аустенита и карбидов типов M6C, MC и M2C. Именно на этой стадии формируется карбидный каркас, определяющий красностойкость и износостойкость стали.
• Вторичные превращения в твёрдом состоянии — при охлаждении от эвтектической температуры до комнатной из аустенита выделяются вторичные карбиды, а затем происходит мартенситное превращение с образованием структуры закалки.

Каждая из этих стадий чувствительна к изменению химического состава, и именно поэтому введение даже небольших количеств меди может существенно повлиять на конечную структуру и свойства литой быстрорежущей стали.

Одним из наиболее наглядных эффектов легирования медью является изменение морфологии дендритов — древовидных кристаллов, которые формируются в процессе кристаллизации. Исследования, проведённые на модельных сплавах состава Fe–2,0 %C–5 %Cr–5 %Mo–5 %V с добавками меди от 0 до 7,5 %, показали, что в отсутствие меди дендриты имеют равноосную (глобулярную) форму. При введении меди форма дендритов становится столбчатой, причём тенденция к столбчатому росту усиливается с увеличением содержания меди.

Это явление объясняется тем, что медь, имея меньший коэффициент распределения, чем основные легирующие элементы, накапливается в твёрдой фазе (в дендритах) и не перераспределяется в жидкую фазу в процессе кристаллизации. Такое поведение способствует стабилизации фронта кристаллизации и подавлению образования новых центров кристаллизации в объёме жидкости, что в итоге приводит к развитию направленного столбчатого роста.

Помимо изменения формы дендритов, медь оказывает влияние на их дисперсность. Вторичное дендритное расстояние (расстояние между осями дендритов второго порядка) уменьшается с увеличением содержания меди. Это означает, что структура становится более мелкой и однородной, что положительно сказывается на механических свойствах литой стали — повышается прочность, пластичность и ударная вязкость. Уменьшение вторичного дендритного расстояния также снижает ликвацию легирующих элементов, что способствует более равномерному распределению карбидной фазы.

Для количественной оценки влияния меди на дисперсность структуры можно использовать следующую зависимость:

λ₂ = λ₂₀ ⋅ (1 − k ⋅ w_Cu)

где λ₂ — вторичное дендритное расстояние в стали с добавкой меди, λ₂₀ — вторичное дендритное расстояние в стали без меди, k — коэффициент, характеризующий эффективность меди как модификатора структуры (определяется экспериментально для каждой марки стали), w_Cu — массовая доля меди в стали.

Эта формула показывает, что даже небольшие добавки меди (до 1 %) могут привести к заметному уменьшению дендритного параметра, что делает структуру более мелкозернистой и технологичной при последующей термической обработке.

Введение меди в быстрорежущую сталь изменяет не только морфологию дендритов, но и количественное соотношение фаз, формирующихся при кристаллизации. Как уже было отмечено, структура литой быстрорежущей стали состоит из первичных дендритов γ-аустенита и эвтектических карбидов типов MC и M2C.

Исследования показывают, что с увеличением содержания меди объёмная доля первичных дендритов γ-аустенита постепенно уменьшается, тогда как объёмная доля эвтектики MC-γ возрастает. При этом объёмная доля эвтектики M2C-γ остаётся практически постоянной независимо от содержания меди. Такое перераспределение фазового состава связано с тем, что медь, накапливаясь в дендритах, изменяет условия кристаллизации остаточной жидкости, способствуя более раннему выделению карбидов MC.

Карбиды типа MC (на основе ванадия) имеют более высокую твёрдость и износостойкость по сравнению с карбидами M2C (на основе молибдена и вольфрама). Поэтому увеличение доли эвтектики MC-γ может рассматриваться как положительный фактор с точки зрения повышения эксплуатационных свойств литой быстрорежущей стали. Однако следует учитывать, что избыток карбидной фазы может снижать пластичность и ударную вязкость, поэтому оптимальное содержание меди должно определяться экспериментально для каждой конкретной марки стали.

Важно отметить, что концентрации хрома, молибдена и ванадия в различных микроструктурных составляющих остаются практически неизменными независимо от содержания меди. Это свидетельствует о том, что медь не вступает в конкурентные взаимодействия с карбидообразующими элементами и не изменяет их распределение между фазами. В то же время концентрация самой меди внутри микроструктуры выше в дендритах, затем в эвтектике MC-γ и ниже всего в эвтектике M2C-γ, что соответствует последовательности кристаллизации.

Помимо воздействия на структуру, медь оказывает заметное влияние на технологические свойства расплава. Одним из важнейших параметров для литейного производства является жидкотекучесть — способность расплава заполнять тонкие сечения и сложные полости литейной формы. Медь значительно повышает жидкотекучесть стали, что улучшает литейные свойства и позволяет получать отливки более сложной конфигурации с меньшим количеством дефектов.

Повышение жидкотекучести объясняется несколькими факторами. Во-первых, медь снижает поверхностное натяжение расплава, что облегчает его течение по стенкам формы. Во-вторых, медь уменьшает вязкость жидкой фазы, ускоряя заполнение полостей. В-третьих, как уже отмечалось, медь способствует столбчатой кристаллизации, что снижает вероятность образования усадочных дефектов за счёт более направленного затвердевания.

Кроме того, разливка стали в медные изложницы позволяет резко увеличить скорость кристаллизации, что приводит к улучшению структуры стали. Это связано с высокой теплопроводностью меди, которая обеспечивает быстрый отвод тепла от расплава и формирование более дисперсной структуры. Таким образом, медь выполняет двойную функцию: как легирующий элемент она изменяет фазовый состав, а как материал изложницы — ускоряет охлаждение.

Для оценки влияния меди на жидкотекучесть можно использовать эмпирическую формулу:

L = L₀ ⋅ (1 + α ⋅ w_Cu)

где L — длина спиральной пробы (показатель жидкотекучести), L₀ — длина спирали для стали без меди, α — коэффициент эффективности меди (устанавливается экспериментально для каждой марки), w_Cu — массовая доля меди.

Согласно патентным данным, введение меди в количествах 0,7–1,0 % позволяет повысить жидкотекучесть на 15–20 % по сравнению с известной сталью Р6М5. Это делает медь привлекательным компонентом для производства литого инструмента и прокатных валков, где качество заполнения формы играет решающую роль.

Чтобы понять, почему медь оказывает столь существенное влияние на кристаллизацию и фазовый состав быстрорежущих сталей, необходимо рассмотреть механизмы её взаимодействия с основными структурными составляющими. Ключевых механизмов три: влияние на диффузию углерода, изменение устойчивости аустенита и формирование нанодисперсных выделений ε-фазы меди.

• Замедление диффузии углерода. Медь, внедряясь в кристаллическую решётку железа, создаёт искажения, которые затрудняют миграцию атомов углерода. Это приводит к тому, что при охлаждении расплава углерод не успевает полностью диффундировать в зоны роста карбидных фаз, и часть его остаётся в твёрдом растворе. В результате эвтектическая реакция сдвигается в сторону более раннего выделения карбидов MC, обогащённых ванадием, тогда как образование карбидов M2C (на основе вольфрама и молибдена) замедляется. Этим объясняется рост объёмной доли эвтектики MC-γ и постоянство количества эвтектики M2C-γ при увеличении содержания меди.
• Повышение устойчивости аустенита. Медь, как и никель, относится к элементам, расширяющим область существования γ-фазы (аустенита). Она повышает температуры начала и максимума распада остаточного аустенита, расширяет температурный интервал распада и снижает его скорость. Это означает, что в присутствии меди аустенит сохраняет стабильность в более широком интервале температур, что способствует более полному протеканию диффузионных процессов при охлаждении и формированию более однородной структуры.
• Образование ε-фазы меди. При охлаждении избыток меди, не вошедшей в твёрдый раствор, может выделяться в виде дисперсных частиц ε-фазы, которые располагаются по границам зёрен или по контуру карбидных частиц. Эти выделения, имея размеры от единиц до десятков нанометров, служат дополнительными центрами упрочнения и препятствуют росту зёрен при последующих нагревах. В сталях, легированных медью до 6 %, методом просвечивающей электронной микроскопии выявлены нанодисперсные включения ε-фазы, формирующиеся в ферритной матрице. В быстрорежущих сталях этот эффект может способствовать повышению красностойкости за счёт стабилизации мелкозернистой структуры.

Совокупное действие этих механизмов определяет сложный характер влияния меди на кристаллизацию и фазовые превращения в литых быстрорежущих сталях. Именно поэтому при разработке новых марок необходимо учитывать не только количественное содержание меди, но и её взаимодействие с другими легирующими элементами — вольфрамом, молибденом, ванадием и хромом.

На основе рассмотренных данных можно сформулировать практические рекомендации по использованию меди в литых быстрорежущих сталях. Оптимальное содержание меди, обеспечивающее улучшение жидкотекучести, дисперсности структуры и комплекса механических свойств, находится в диапазоне 1,8–2,1 %. При этом важно учитывать, что дальнейшее увеличение содержания меди выше 2,5 % может привести к нежелательным эффектам, таким как образование грубых выделений ε-фазы и снижение пластичности.

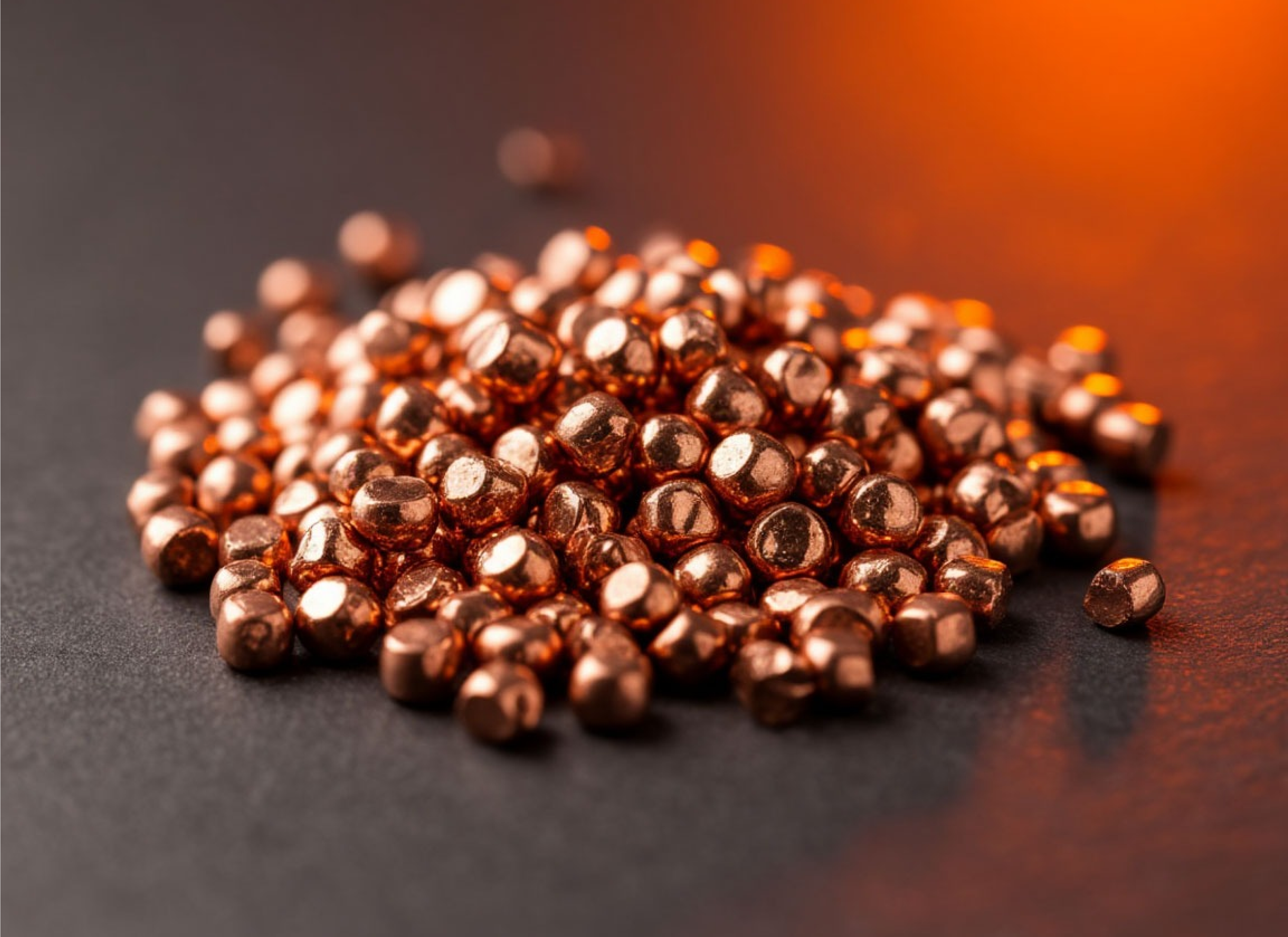

С точки зрения технологии производства, введение меди в расплав рекомендуется осуществлять в виде лигатуры на основе железа или меди, что обеспечивает равномерное распределение элемента по объёму. Температура расплава перед разливкой должна быть скорректирована с учётом того, что медь снижает температуру ликвидуса на 2–3 °C на каждый процент добавки.

Для термической обработки литых изделий из медьсодержащих быстрорежущих сталей рекомендуется следующий режим: закалка от температуры 1180–1220 °C с выдержкой 2–5 минут и последующим охлаждением в масле или на воздухе, затем трёхкратный отпуск при 550–570 °C с выдержкой 1 час. Такой режим обеспечивает максимальную твёрдость и красностойкость при сохранении достаточной ударной вязкости.

Перспективы применения медьсодержащих быстрорежущих сталей связаны прежде всего с производством литого режущего инструмента (фрез, свёрл, метчиков) и прокатных валков для горячей прокатки. Улучшенная жидкотекучесть позволяет получать отливки более сложной конфигурации, а повышенная красностойкость и износостойкость увеличивают срок службы инструмента в 1,5–2 раза. Кроме того, использование меди в качестве легирующего элемента может снизить потребность в дефицитных и дорогих легирующих добавках, таких как кобальт, что имеет важное экономическое значение.

Проведённый анализ позволяет сделать следующие выводы о влиянии меди на кристаллизацию и фазовые превращения в литых быстрорежущих сталях. Во-первых, медь является эффективным модификатором структуры, который изменяет форму дендритов с равноосной на столбчатую и уменьшает вторичное дендритное расстояние, что приводит к измельчению структуры и повышению её однородности. Во-вторых, медь изменяет количественное соотношение эвтектических карбидных фаз, увеличивая долю твёрдых и износостойких карбидов MC и сохраняя долю карбидов M2C практически неизменной. В-третьих, медь повышает жидкотекучесть расплава на 15–20 %, что улучшает литейные свойства и позволяет получать отливки более сложной конфигурации.

Совокупность этих эффектов приводит к повышению твёрдости, ударной вязкости и красностойкости литых быстрорежущих сталей при оптимальном содержании меди 1,8–2,1 %. Это открывает перспективы для создания новых марок литых инструментальных сталей с улучшенным комплексом свойств и сниженной потребностью в дефицитных легирующих элементах. Однако следует помнить, что каждое изменение химического состава требует экспериментальной проверки и корректировки технологических режимов — как литейных, так и термических.
